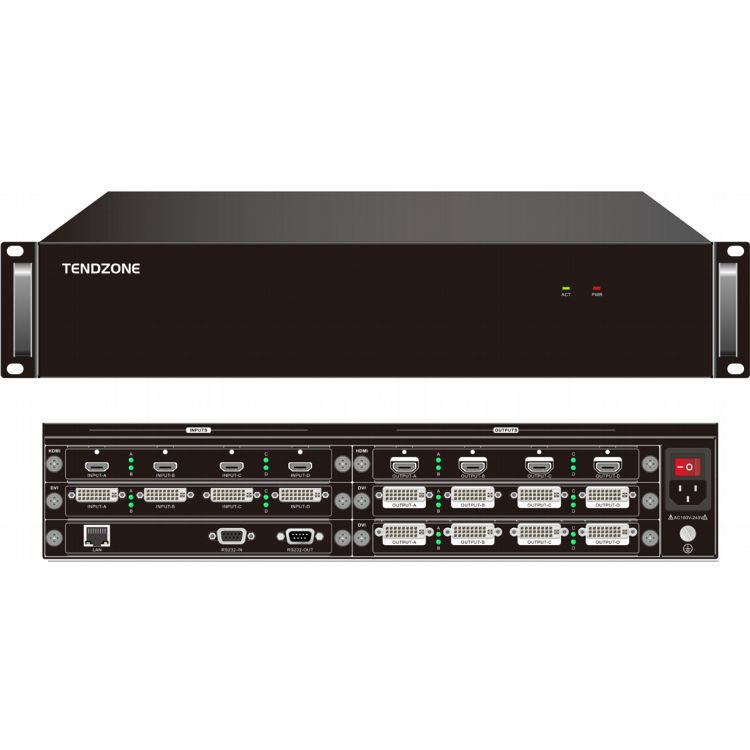

ہائبرڈ ماڈیولر ویڈیو وال کنٹرولر

عام کارکردگی

چیسیس کی وضاحتیں

2 U

ان پٹ کارڈ سلاٹ

2

آؤٹ پٹ کارڈ سلاٹ

3

ان پٹ چینلز کی زیادہ سے زیادہ تعداد

8 -طریقہ

آؤٹ پٹ چینلز کی زیادہ سے زیادہ تعداد

راستہ 12

ان پٹ ریزولوشن

تعاون یافتہ سب سے زیادہ ریزولوشن 3840×2160@60Hz ہے۔

آؤٹ پٹ ریزولوشن

زیادہ سے زیادہ تائید شدہ ریزولوشن 4096x2160@30 ہرٹج

کھڑکیوں کی تعداد

ایک ہی اسکرین 8 اسکرینوں تک کی حمایت کرتی ہے

ان پٹ

1 HDMI/1 dp

(ایک کا انتخاب کریں)

HDMI 2 کو سپورٹ کرتا ہے۔

2-چینل ڈی پی

سپورٹ DP1.1 ، قرارداد 4096*2160@30Hz اور 3840x2160@30 کی حمایت کرتی ہے

,

2-چینل HDMI

سپورٹ ایچ ڈی ایم آئی 1.4 ، ایچ ڈی سی پی کے ساتھ ہم آہنگ ، قرارداد 4096*2160@30Hz اور 3840*2160@30Hz کی حمایت کرتی ہے

4- چینل HDMI

سپورٹ ایچ ڈی ایم آئی 1.3 ، ایچ ڈی سی پی کے ساتھ ہم آہنگ ، قرارداد 1920 x 1200 @60Hz کی حمایت کرتی ہے

4- چینل ڈی وی

ڈی وی آئی ایچ ڈی ایم آئی کے ساتھ مطابقت رکھتا ہے ، ایچ ڈی سی پی کے معیار کی حمایت کرتا ہے ، اور 1920 x 1200 @60Hz کی قرارداد کی حمایت کرتا ہے۔

,

4- چینل وی جی اے

VGA سگنل کا معیار، ریزولوشن 1920x1080P @60Hz کو سپورٹ کرتا ہے۔

,

4-چینل SDI

HD-SDI، 3G SDI، SD I کے ساتھ ہم آہنگ، ریزولوشن 1920x1080P @60Hz کو سپورٹ کرتا ہے

4- چینل سی وی بی ایس

سی وی بی ایس سگنل فارمیٹ ، قرارداد پال: 720x576i ، این ٹی ایس سی: 720x480i کی حمایت کرتی ہے

بنیادی کنٹرول کارڈ

مقامی منطق کنٹرول ، 232 کنٹرول ، جیسے ونڈو کھولنا ، رومنگ ، وغیرہ کی حمایت کریں۔

2. RS232 فوری مرکزی کنٹرول کی حمایت کریں

3. RS232 لوپ کنٹرول کی حمایت کریں

ایڈوانسڈ کنٹرول کارڈ

بیس میپ ، سب ٹائٹلز ، ایکو (8 چینلز) ، پیش نظارہ ، ویب فنکشن ایک میں ، بشمول بیس ورژن کنٹرول کارڈ فنکشن

آؤٹ پٹ

DVI

DVI HDMI کے ساتھ مطابقت رکھتا ہے ، جس میں زیادہ سے زیادہ 1920x1200 @60Hz کی قرارداد ہے

، 1920 × 1200@60 ہ ہرٹز کی حمایت کریں

HDMI

HDMI ، DVI-D کے ساتھ ہم آہنگ ، HDMI 1.3 کی حمایت کریں ، 1920x1200 تک @60Hz تک قرارداد

، ریزولوشن HDMI 1.3 کو سپورٹ کرتا ہے۔

سپورٹ 1920×1200@60Hz

4k HDMI

ویڈیو سگنل فارمیٹ HDMI 1.4 کو سپورٹ کرتا ہے، اور زیادہ سے زیادہ ریزولوشن 4096x2160@30Hz کو سپورٹ کرتا ہے

Oوہاں

چیسیس ڈھانچہ

ان پٹ چینلز کے لیے 2 سلاٹس، آؤٹ پٹ چینلز کے لیے 3 سلاٹس

چیسس سائز (ملی میٹر)

436.6 ( W ) x 88.0 ( H ) x 320 ( D )

وزن (کلوگرام)

5.8

بجلی کی کھپت (ڈبلیو)

2 5

بجلی کی فراہمی

دوہری بجلی کی فراہمی، 100V~240V AC، 50/60Hz

کنٹرول

RSS232 کنٹرول

DB9 سیریل پورٹ انٹرفیس

ٹی سی پی/آئی پی کنٹرول

ٹی سی پی/آئی پی پروٹوکول کے مطابق

HDMI2. 0 ان پٹ کارڈ - VMH -1 I -HD -4 k

HDMI2 کی حمایت کریں۔ 0 ، HDCP کے ساتھ ہم آہنگ ، DP1.2 کی حمایت کریں

زیادہ سے زیادہ ان پٹ ریزولوشن 3840x2160 @60Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے

سپورٹ ان پٹ سگنل کریکٹر اوورلے فنکشن

ایمبیڈڈ ایڈیڈ مینجمنٹ ٹکنالوجی کے ساتھ ، ڈی ڈی سی کنٹرول کی حمایت کریں

پاور آف سیونگ فنکشن کے ساتھ

دوہری 4K DP ان پٹ کارڈ-VMH {2}} I-DP -4 K

DP1.1 کی حمایت کریں ، HDCP کے ساتھ ہم آہنگ ہوں

زیادہ سے زیادہ ان پٹ ریزولوشن 3840x2160 @ 30Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے۔

ان پٹ سگنل کریکٹر اوورلے فنکشن کی حمایت کریں

ایمبیڈڈ EDID مینجمنٹ ٹیکنالوجی کے ساتھ، DDC کنٹرول کو سپورٹ کریں۔

پاور آف سیونگ فنکشن کے ساتھ

دوہری 4K HDMI ان پٹ کارڈ-VMH -2 I-HD -4 K

HDMI، DVI-D سگنل فارمیٹس کو سپورٹ کریں، HDMI معیارات کو سپورٹ کریں، HDCP کے ساتھ ہم آہنگ

زیادہ سے زیادہ ان پٹ ریزولوشن 3840x2160 @ 30Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے۔

سپورٹ ان پٹ سگنل کریکٹر اوورلے فنکشن

ایمبیڈڈ ایڈیڈ مینجمنٹ ٹکنالوجی کے ساتھ ، ڈی ڈی سی کنٹرول کی حمایت کریں

پاور آف سیونگ فنکشن کے ساتھ

چار چینل HDMI ان پٹ کارڈ-VMH-4I-HD

HDMI، DVI-D سگنل فارمیٹس کو سپورٹ کریں، HDMI معیارات کو سپورٹ کریں، HDCP کے ساتھ ہم آہنگ

زیادہ سے زیادہ ان پٹ ریزولوشن 1920x1200 @60Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے۔

ان پٹ سگنل کریکٹر اوورلے فنکشن کی حمایت کریں

ایمبیڈڈ EDID مینجمنٹ ٹیکنالوجی کے ساتھ، DDC کنٹرول کو سپورٹ کریں۔

پاور آف سیونگ فنکشن کے ساتھ

کواڈ DVI ان پٹ کارڈ-VMH -4 I-DV

سپورٹ HDMI، DVI-D سگنل فارمیٹس، سپورٹ HDMI1.3، HDCP کے ساتھ ہم آہنگ

زیادہ سے زیادہ ان پٹ ریزولوشن 1920x1200 @60Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے

ان پٹ سگنل کریکٹر اوورلے فنکشن کی حمایت کریں

ایمبیڈڈ ایڈیڈ مینجمنٹ ٹکنالوجی کے ساتھ ، ڈی ڈی سی کنٹرول کی حمایت کریں

پاور آف سیونگ فنکشن کے ساتھ

کواڈ وی جی اے ان پٹ کارڈ-وی ایم ایچ -4 I-VG

VGA سگنل فارمیٹ کی حمایت کریں

زیادہ سے زیادہ ان پٹ ریزولوشن 1920x 1080 @60 ہ ہرٹز

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے۔

ان پٹ سگنل کریکٹر اوورلے فنکشن کی حمایت کریں

ایمبیڈڈ EDID مینجمنٹ ٹیکنالوجی کے ساتھ، DDC کنٹرول کو سپورٹ کریں۔

پاور آف سیونگ فنکشن کے ساتھ

چار چینل SDI ان پٹ کارڈ-VMH -4 I-SD

SDI سگنل فارمیٹ ، ان پٹ اور آؤٹ پٹ سگنل ٹرانسمیشن فاصلہ 100 میٹر تک کی حمایت کریں

زیادہ سے زیادہ ان پٹ ریزولوشن 1920x 1080 @60 ہ ہرٹز

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے

ان پٹ سگنل کریکٹر اوورلے فنکشن کی حمایت کریں

ایمبیڈڈ EDID مینجمنٹ ٹیکنالوجی کے ساتھ، DDC کنٹرول کو سپورٹ کریں۔

پاور آف سیونگ فنکشن کے ساتھ

چار چینل سی وی بی ایس ان پٹ کارڈ-وی ایم ایچ -4 i-av

سی وی بی ایس سگنل کی شکل ، انکولی پال اور این ٹی ایس سی کی حمایت کریں

سپورٹ ریزولوشن PAL: 720x576I، NTSC: 720x480I

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے۔

ان پٹ سگنل کریکٹر اوورلے فنکشن کی حمایت کریں

ایمبیڈڈ EDID مینجمنٹ ٹیکنالوجی کے ساتھ، DDC کنٹرول کو سپورٹ کریں۔

پاور آف سیونگ فنکشن کے ساتھ

کواڈ DVI آڈیو ان پٹ کارڈ-VMH -4 I-DVA

4-طریقہ DVI ان پٹ سگنل (آڈیو کے ساتھ DVI انٹرفیس)

کنیکٹر: DVI-I خواتین بندرگاہ

عام کام کرنے والی بجلی کی کھپت: 7.1W

ویڈیو سگنل فارمیٹ: HDMI، DVI-D کے ساتھ ہم آہنگ

معیاری: HDMI1.3 کی حمایت کریں ، HDCP کے ساتھ ہم آہنگ ہوں

ان پٹ ریزولوشن: 1920x1200 تک @60 ہ ہرٹز

آڈیو سگنل فارمیٹ: ایمبیڈڈ آڈیو PCM، Dobly Digital، DTS، DTS-HD فارمیٹس کو سپورٹ کرتا ہے

چار چینل HDMI آڈیو ان پٹ کارڈ-VMH -4 I-HDA

4- چینل HDMI ان پٹ سگنل ، 4- چینل ینالاگ ایمبیڈڈ آڈیو سگنل

کنیکٹر: ٹائپ اے 19- پن خواتین ، آڈیو فینکس ٹرمینل

عام کام کرنے والی طاقت کی کھپت: 9W

ویڈیو سگنل کی شکل: HDMI ، DVI-D کے ساتھ ہم آہنگ

معیاری: HDMI1.3 کو سپورٹ کریں، HDCP کے ساتھ ہم آہنگ

ان پٹ ریزولوشن: 1920x1200 @60Hz تک

آڈیو سگنل فارمیٹ: ایمبیڈڈ آڈیو PCM، Dobly Digital، DTS، DTS-HD فارمیٹس کو سپورٹ کرتا ہے۔ بیرونی آڈیو PCM فارمیٹ، PCM 48KHz کو سپورٹ کرتا ہے۔

چار چینل آئی پی ڈی کوڈنگ کارڈ-VMH-4I-IP

1 RJ45 ان پٹ انٹرفیس، H.264/H.265/RTSP/RTP معیاری پروٹوکول ڈی کوڈنگ کو سپورٹ کرتا ہے۔ 1 2K HDMI ان پٹ

آر جے 45 3840*2160@30 ریزولوشن ڈیکوڈنگ کی حمایت کرتا ہے۔ HDMI 1920*1200 ریزولوشن ان پٹ تک کی حمایت کرتا ہے

مارکیٹ میں مین سٹریم مینوفیکچررز (Hikvision، Dahua، وغیرہ) سے نیٹ ورک کیمروں تک رسائی کی حمایت کرتا ہے؛ سپورٹ کرتا ہے 1-چینل 4K30Hz، یا 2-چینل 4K@24Hz، یا 4-چینل 1080P@60Hz، یا 9-چینل 1080P@25Hz، یا 16-چینل 720P @25Hz، یا 32-چینل D1 ڈیکوڈنگ نیٹ ورک سگنل ڈیکوڈنگ اور وال ڈسپلے

متعدد اسکرین ڈسپلے کو سپورٹ کرتا ہے، بشمول 1 اسکرین، 4 اسکرین، 9 اسکرین، 16 اسکرین، 36 اسکرینز اور کسٹم اسپلٹس

ONVIF، RTSP اور دیگر نیٹ ورک اسٹریمنگ پروٹوکول کو سپورٹ کریں۔

ونڈو کو بھرنے کے لئے کسی بھی ویڈیو اسٹریم کو وسعت دینے کی حمایت کرتا ہے

سنگل ان پٹ سگنل سپورٹ صوابدیدی ونڈو کی حمایت کریں

نیٹ ورک کیمروں کے پی ٹی زیڈ کنٹرول کی حمایت کریں

چار چینل کا آزاد آڈیو آؤٹ پٹ کارڈ-VMH-4O-AD

4-چینل فینکس ٹرمینل اینالاگ آڈیو آؤٹ پٹ

کنیکٹر: 3- پن پلگ ان ٹرمینل

آؤٹ پٹ پورٹ: 4- وے AUIDO آؤٹ پٹ پورٹ

باؤنڈ ویڈیو وال کے آزاد آڈیو سوئچنگ یا گروپ سنکرونس سوئچنگ کی حمایت کریں۔

آؤٹ پٹ حجم ایڈجسٹمنٹ کی حمایت کریں

سپورٹ سین سیونگ اور کالنگ

سپورٹ پی سی ایم آڈیو فارمیٹ، آڈیو سیمپلنگ کی شرح 48KHz ہے۔

ان پٹ ٹرمینل آڈیو ایمبیڈڈ یا بیرونی کو سپورٹ کرتا ہے۔

پاور آف میموری فنکشن کے ساتھ

کواڈ ڈی وی آئی آؤٹ پٹ کارڈ (دو پرتیں) - VMH -4 O -DV

DVI، HDMI سگنل فارمیٹس کو سپورٹ کریں۔

زیادہ سے زیادہ آؤٹ پٹ ریزولوشن 1920x1200 @60Hz ہے، اور کسٹم آؤٹ پٹ ریزولوشن کو سپورٹ کرتا ہے۔

آؤٹ پٹ اسکرین متعدد افعال کی حمایت کرتی ہے جیسے سپلیسنگ ، تقسیم ، اوورلینگ ، زومنگ ، کھینچنا ، کاٹنے ، تصویر میں تصویر ، رومنگ ، وغیرہ۔

آؤٹ پٹ بیرونی سنگل ڈسپلے اسکرین ڈسپلے کی 2 ونڈوز تک کو سپورٹ کرتی ہے۔

پاور آف میموری فنکشن کے ساتھ

چار چینل HDMI آؤٹ پٹ کارڈ (دو پرتیں) -VMH -4 O- HD

DVI، HDMI سگنل فارمیٹس کو سپورٹ کریں۔

زیادہ سے زیادہ آؤٹ پٹ ریزولوشن 1920x1200 @60Hz ہے، اور کسٹم آؤٹ پٹ ریزولوشن کو سپورٹ کرتا ہے۔

آؤٹ پٹ اسکرین متعدد افعال کی حمایت کرتی ہے جیسے سپلیسنگ ، تقسیم ، اوورلینگ ، زومنگ ، کھینچنا ، کاٹنے ، تصویر میں تصویر ، رومنگ ، وغیرہ۔

آؤٹ پٹ بیرونی سنگل ڈسپلے اسکرین ڈسپلے کے 2 ونڈوز تک کی حمایت کرتی ہے

پاور آف میموری فنکشن کے ساتھ

دوہری 4K HDMI آؤٹ پٹ کارڈ (دو پرتیں) -VMH-2O-HD-4K

DVI، HDMI سگنل فارمیٹس کو سپورٹ کریں۔

زیادہ سے زیادہ آؤٹ پٹ ریزولوشن 4096x2160@30Hz تک سپورٹ کرتا ہے، اور کسٹم آؤٹ پٹ ریزولوشن کو سپورٹ کرتا ہے۔

آؤٹ پٹ اسکرین متعدد فنکشنز کو سپورٹ کرتی ہے جیسے سپلیسنگ، اسپلٹنگ، اوورلینگ، زومنگ، اسٹریچنگ، کٹنگ، پکچر ان پکچر، رومنگ وغیرہ۔

آؤٹ پٹ بیرونی سنگل ڈسپلے اسکرین ڈسپلے کی 2 ونڈوز تک کو سپورٹ کرتی ہے۔

پاور آف میموری فنکشن کے ساتھ

دو چینل DVI آؤٹ پٹ کارڈ (چار پرتیں) - VMH-2O-DV

2- وے DVI آؤٹ پٹ سگنل

کنیکٹر: DVI-I خاتون پورٹ

عام کام کرنے والی طاقت کی کھپت: 8.8W

ویڈیو سگنل کی شکل: DVI HDMI کے ساتھ مطابقت رکھتا ہے

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

پرت کا انتخاب: سپورٹ 4 2K سگنل پرتیں یا 2 4K@30 سگنل پرتیں یا 1 4K@60 سگنل پرت

دو چینل HDMI آؤٹ پٹ کارڈ (چار پرتیں) -VMH -2 O-HD

2-طریقہ HDMI آؤٹ پٹ سگنل؛

کنیکٹر: ٹائپ کریں A 19-پن خاتون؛

عام کام کرنے والی طاقت کی کھپت: 8.8W ؛

ویڈیو سگنل کی شکل: HDMI کے ساتھ ہم آہنگ ، DVI-D ؛

معیاری: HDMI1.3 کی حمایت کریں ؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

ایک چینل ڈی وی آئی آؤٹ پٹ کارڈ (آٹھ پرتیں) -VMH -1 O-DV

1-چینل DVI آؤٹ پٹ سگنل؛

کنیکٹر: DVI-I خاتون پورٹ؛

عام کام کرنے والی بجلی کی کھپت: 8.8W؛

ویڈیو سگنل کی شکل: HDMI کے ساتھ ہم آہنگ DVI؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

پرت کا انتخاب: سپورٹ 8- چینل 2K سگنل پرت یا 4- چینل 4K@30 سگنل پرت یا 2- چینل 4K@60 سگنل پرت ؛

ایک چینل HDMI آؤٹ پٹ کارڈ (آٹھ پرتیں) -VMH -1 O-HD

1 HDMI آؤٹ پٹ سگنل ؛

کنیکٹر: ٹائپ کریں 19- پن خواتین ؛

عام کام کرنے والی بجلی کی کھپت: 8.8W؛

ویڈیو سگنل کی شکل: HDMI، DVI-D کے ساتھ ہم آہنگ؛

معیاری: HDMI1.3 کی حمایت کریں ؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

بنیادی ورژن کنٹرول کارڈ-VMH-CC-DE

مقامی لاجک کنٹرول کو سپورٹ کریں، جیسے ونڈو کھولنا، رومنگ وغیرہ۔

RSS232 فوری مرکزی کنٹرول کی حمایت کریں

RS232 لوپ کنٹرول کو سپورٹ کریں۔

ایڈوانسڈ کنٹرول کارڈ-VMH-CC-AE

مقامی لاجک کنٹرول کو سپورٹ کریں، جیسے ونڈو کھولنا، رومنگ وغیرہ۔

RS232 فوری مرکزی کنٹرول کی حمایت کریں۔

RS232 لوپ کنٹرول کو سپورٹ کریں۔

ہائی ڈیفینیشن بیس میپ کی حمایت کریں

سکرولنگ سب ٹائٹلز کی حمایت کریں

سپورٹ پیش نظارہ بازگشت

بلٹ میں ہیومن کمپیوٹر انٹرایکشن انٹرایکشن انٹرفیس کنٹرول ، ہیومنائزڈ ڈیزائن ، کمپیوٹرز ، موبائل فونز ، ٹیبلٹ اور سسٹم کنٹرول آلات کی حمایت کرتا ہے ، اور ایک سے زیادہ براؤزرز کے ساتھ مطابقت رکھتا ہے ، جس سے آپریشن کو زیادہ آسان بنایا جاتا ہے۔

WEB یوزر انٹرفیس کے ذریعے سگنل بورڈ کنکشن کا پتہ لگانے، سگنل سوئچنگ، سگنل پریویو، سین کال، سین سیو، سین پولنگ، آن لائن اپ گریڈ مینجمنٹ، فیکٹری ری سیٹ وغیرہ کو محسوس کیا جا سکتا ہے۔

ملٹی فنکشنل ماحولیاتی کنٹرول کارڈ-VMH-IO-FDE

سگنل انٹرفیس: 1 3- پن فینکس RS485 انٹرفیس ، 1 RS232 مرد کنیکٹر ، 1 IR وصول کنندہ میں ، 1 IR آؤٹ 3.5 ملی میٹر انٹرفیس ، 2 io 3- پن فینکس انٹرفیس ، 1 RJ45 انٹرفیس ، 1 ری سیٹ بٹن

ایک دوسرے کو متعدد پورٹ پروٹوکول بھیجنے کی حمایت کرتا ہے۔ نیٹ ورک کو سیریل پورٹ ، سیریل پورٹ سے نیٹ ورک ، نیٹ ورک سے نیٹ ورک ، IO سے نیٹ ورک سیریل ، اورکت کنٹرول ، اورکت سیکھنے کی حمایت کرتا ہے

متعدد بوڈ کی شرحوں کی حمایت کریں

ہر بندرگاہ 30 پیکٹ فارورڈنگ کو سپورٹ کر سکتی ہے۔

آؤٹ پٹ کنٹرول کو آگے بڑھانا ، مختلف قسم کے پیریفیرلز کو کنٹرول کرسکتا ہے ، اپنا انٹرفیس تیار کرسکتا ہے

اورکت سیکھنے کی حمایت کریں

پاور آف سیونگ فنکشن کے ساتھ
