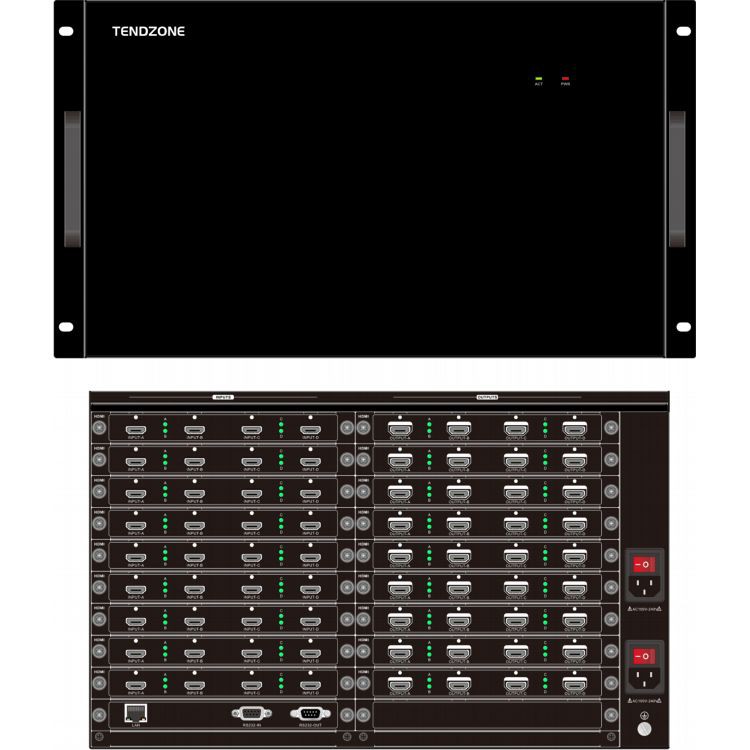

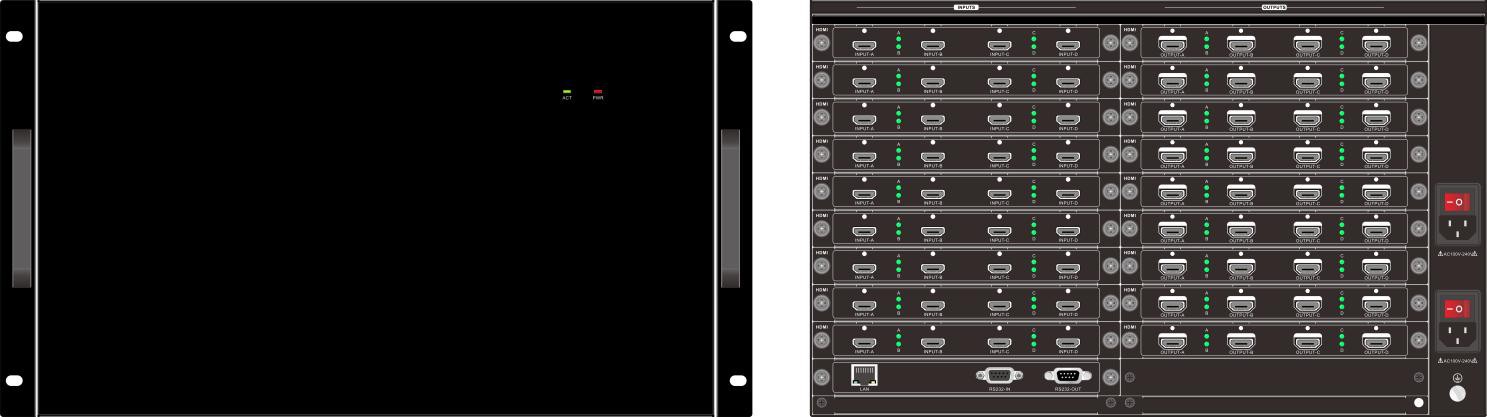

18 کارڈز ہائبرڈ ماڈیولر ویڈیو وال کنٹرولر

عمومی کارکردگی

چیسس کی وضاحتیں

6 U

ان پٹ کارڈ سلاٹ

9

آؤٹ پٹ کارڈ سلاٹ

9

ان پٹ چینلز کی زیادہ سے زیادہ تعداد

36

آؤٹ پٹ چینلز کی زیادہ سے زیادہ تعداد

36

ان پٹ ریزولوشن

سب سے زیادہ قرارداد کی حمایت 3840 × 2160@ 60 ہ ہرٹز ہے

آؤٹ پٹ ریزولوشن

زیادہ سے زیادہ تائید شدہ ریزولوشن 4096x2160@30 ہرٹج

کھڑکیوں کی تعداد

ایک واحد اسکرین 8 اسکرینوں کو سپورٹ کرتی ہے۔

ان پٹ

1 HDMI/1 DP

(ایک کا انتخاب کریں)

HDMI 2 کی حمایت کریں۔ 0 ، DP1.2 کی حمایت کریں ، ایچ ڈی سی پی کے ساتھ ہم آہنگ ، ریزولوشن 4096*2160@60Hz اور 3840*2160@60Hz کی حمایت کرتا ہے

2- چینل ڈی پی

DP1.1 کو سپورٹ کریں، ریزولوشن 4096*2160@30Hz اور 3840X2160@30 کو سپورٹ کرتا ہے

,

2-چینل HDMI

سپورٹ ایچ ڈی ایم آئی 1.4 ، ایچ ڈی سی پی کے ساتھ ہم آہنگ ، قرارداد 4096*2160@30Hz اور 3840*2160@30Hz کی حمایت کرتی ہے

4-چینل HDMI

HDMI 1.3 کو سپورٹ کریں، HDCP کے ساتھ ہم آہنگ، ریزولوشن 1920 x 1200 @60Hz کو سپورٹ کرتا ہے

4- چینل ڈی وی

DVI HDMI کے ساتھ مطابقت رکھتا ہے، HDCP معیار کو سپورٹ کرتا ہے، اور 1920 x 1200 @60Hz کی ریزولوشن کو سپورٹ کرتا ہے۔

,

4- چینل وی جی اے

وی جی اے سگنل اسٹینڈرڈ ، قرارداد 1920x1080p @60 ہ ہرٹز کی حمایت کرتی ہے

,

4- چینل SDI

ایچ ڈی ایس ڈی آئی کے ساتھ ہم آہنگ ، 3 جی ایس ڈی آئی ، ایس ڈی I ، قرارداد 1920x1080p @60Hz کی حمایت کرتی ہے

4- چینل سی وی بی

CVBS سگنل فارمیٹ، ریزولوشن PAL کو سپورٹ کرتا ہے: 720x576I، NTSC: 720x480I

بنیادی کنٹرول کارڈ

مقامی لاجک کنٹرول، 232 کنٹرول، جیسے ونڈو کھولنا، رومنگ وغیرہ کو سپورٹ کریں۔

2. RS232 فوری مرکزی کنٹرول کی حمایت کریں

3. RS232 لوپ کنٹرول کی حمایت کریں

ایڈوانسڈ کنٹرول کارڈ

بیس میپ، سب ٹائٹلز، ایکو (8 چینلز)، پیش نظارہ، ایک میں ویب فنکشنز، بشمول بیس ورژن کنٹرول کارڈ فنکشن

آؤٹ پٹ

ڈی وی آئی

DVI HDMI کے ساتھ مطابقت رکھتا ہے، جس کی زیادہ سے زیادہ ریزولوشن 1920x1200 @60Hz ہے

سپورٹ 1920×1200@60Hz

HDMI

HDMI، DVI-D کے ساتھ مطابقت رکھتا ہے، HDMI 1.3 کو سپورٹ کرتا ہے، ریزولوشن 1920x1200 @60Hz تک

، قرارداد HDMI 1.3 کی حمایت کرتی ہے

، 1920 × 1200@60 ہ ہرٹز کی حمایت کریں

4K HDMI

ویڈیو سگنل فارمیٹ HDMI 1.4 کو سپورٹ کرتا ہے، اور زیادہ سے زیادہ ریزولوشن 4096x2160@30Hz کو سپورٹ کرتا ہے

Oوہاں

چیسس کا ڈھانچہ

ان پٹ چینلز کے لئے 2 سلاٹ ، آؤٹ پٹ چینلز کے لئے 3 سلاٹ

چیسس سائز (ملی میٹر)

436.6 ( W ) x 88.0 ( H ) x 320 ( D )

وزن (کلوگرام)

5.8

بجلی کی کھپت (ڈبلیو)

2 5

بجلی کی فراہمی

دوہری بجلی کی فراہمی، 100V~240V AC، 50/60Hz

کنٹرول

RS232 کنٹرول

DB9 سیریل پورٹ انٹرفیس

TCP/IP کنٹرول

ٹی سی پی/آئی پی پروٹوکول کے مطابق

HDMI2۔{1}} ان پٹ کارڈ - VMH-1I-HD-4K

HDMI2 کی حمایت کریں۔ 0 ، HDCP کے ساتھ ہم آہنگ ، DP1.2 کی حمایت کریں

زیادہ سے زیادہ ان پٹ ریزولوشن 3840x2160 @60Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے

سپورٹ ان پٹ سگنل کریکٹر اوورلے فنکشن

ایمبیڈڈ ایڈیڈ مینجمنٹ ٹکنالوجی کے ساتھ ، ڈی ڈی سی کنٹرول کی حمایت کریں

پاور آف سیونگ فنکشن کے ساتھ

دوہری 4K DP ان پٹ کارڈ-VMH {2}} I-DP -4 k

سپورٹ DP1.1، HDCP کے ساتھ ہم آہنگ

زیادہ سے زیادہ ان پٹ ریزولوشن 3840x2160 @ 30Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے۔

سپورٹ ان پٹ سگنل کریکٹر اوورلے فنکشن

ایمبیڈڈ ایڈیڈ مینجمنٹ ٹکنالوجی کے ساتھ ، ڈی ڈی سی کنٹرول کی حمایت کریں

پاور آف سیونگ فنکشن کے ساتھ

دوہری 4K HDMI ان پٹ کارڈ-VMH-2I-HD-4K

HDMI ، DVI-D سگنل فارمیٹس کی حمایت کریں ، HDMI کے معیارات کی حمایت کریں ، HDCP کے ساتھ ہم آہنگ ہوں

زیادہ سے زیادہ ان پٹ ریزولوشن 3840x2160 @ 30Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے

سپورٹ ان پٹ سگنل کریکٹر اوورلے فنکشن

ایمبیڈڈ EDID مینجمنٹ ٹیکنالوجی کے ساتھ، DDC کنٹرول کو سپورٹ کریں۔

پاور آف سیونگ فنکشن کے ساتھ

چار چینل HDMI ان پٹ کارڈ-VMH -4 I-HD

HDMI ، DVI-D سگنل فارمیٹس کی حمایت کریں ، HDMI کے معیارات کی حمایت کریں ، HDCP کے ساتھ ہم آہنگ ہوں

زیادہ سے زیادہ ان پٹ ریزولوشن 1920x1200 @60Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے

سپورٹ ان پٹ سگنل کریکٹر اوورلے فنکشن

ایمبیڈڈ EDID مینجمنٹ ٹیکنالوجی کے ساتھ، DDC کنٹرول کو سپورٹ کریں۔

پاور آف سیونگ فنکشن کے ساتھ

کواڈ DVI ان پٹ کارڈ-VMH -4 I-DV

HDMI ، DVI-D سگنل فارمیٹس کی حمایت کریں ، HDMI1.3 کی حمایت کریں ، HDCP کے ساتھ ہم آہنگ ہوں

زیادہ سے زیادہ ان پٹ ریزولوشن 1920x1200 @60Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے۔

ان پٹ سگنل کریکٹر اوورلے فنکشن کی حمایت کریں

ایمبیڈڈ ایڈیڈ مینجمنٹ ٹکنالوجی کے ساتھ ، ڈی ڈی سی کنٹرول کی حمایت کریں

پاور آف سیونگ فنکشن کے ساتھ

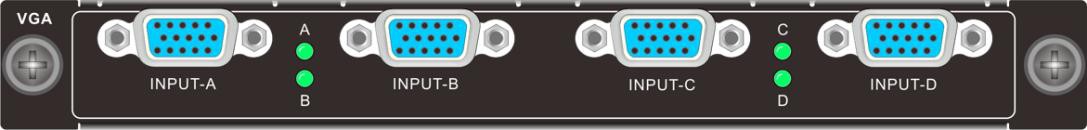

کواڈ وی جی اے ان پٹ کارڈ-وی ایم ایچ -4 I-VG

VGA سگنل فارمیٹ کی حمایت کریں۔

زیادہ سے زیادہ ان پٹ ریزولوشن 1920x1080 @60Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے

سپورٹ ان پٹ سگنل کریکٹر اوورلے فنکشن

ایمبیڈڈ EDID مینجمنٹ ٹیکنالوجی کے ساتھ، DDC کنٹرول کو سپورٹ کریں۔

پاور آف سیونگ فنکشن کے ساتھ

چار چینل SDI ان پٹ کارڈ-VMH-4I-SD

سپورٹ SDI سگنل فارمیٹ، ان پٹ اور آؤٹ پٹ سگنل ٹرانسمیشن فاصلہ 100m تک

زیادہ سے زیادہ ان پٹ ریزولوشن 1920x1080 @60Hz

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے

ان پٹ سگنل کریکٹر اوورلے فنکشن کی حمایت کریں

ایمبیڈڈ ایڈیڈ مینجمنٹ ٹکنالوجی کے ساتھ ، ڈی ڈی سی کنٹرول کی حمایت کریں

پاور آف سیونگ فنکشن کے ساتھ

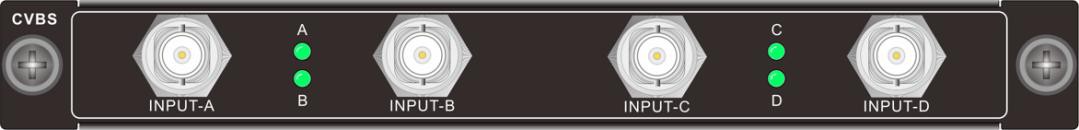

چار چینل سی وی بی ایس ان پٹ کارڈ-وی ایم ایچ -4 i-av

سی وی بی ایس سگنل کی شکل ، انکولی پال اور این ٹی ایس سی کی حمایت کریں

سپورٹ ریزولوشن PAL: 720x576I، NTSC: 720x480I

ایک واحد ان پٹ سگنل صوابدیدی ونڈونگ کی حمایت کرتا ہے

سپورٹ ان پٹ سگنل کریکٹر اوورلے فنکشن

ایمبیڈڈ EDID مینجمنٹ ٹیکنالوجی کے ساتھ، DDC کنٹرول کو سپورٹ کریں۔

پاور آف سیونگ فنکشن کے ساتھ

Quad DVI آڈیو ان پٹ کارڈ-VMH-4I-DVA

4- وے ڈی وی آئی ان پٹ سگنل (آڈیو کے ساتھ ڈی وی آئی انٹرفیس)

کنیکٹر: DVI-I خاتون پورٹ

عام کام کرنے والی طاقت کی کھپت: 7.1W

ویڈیو سگنل فارمیٹ: HDMI، DVI-D کے ساتھ ہم آہنگ

معیاری: HDMI1.3 کو سپورٹ کریں، HDCP کے ساتھ ہم آہنگ

ان پٹ ریزولوشن: 1920x1200 تک @60 ہ ہرٹز

آڈیو سگنل فارمیٹ: ایمبیڈڈ آڈیو پی سی ایم ، ڈویلی ڈیجیٹل ، ڈی ٹی ایس ، ڈی ٹی ایس ایچ ڈی فارمیٹس کی حمایت کرتا ہے

چار چینل HDMI آڈیو ان پٹ کارڈ-VMH-4I-HDA

4- چینل HDMI ان پٹ سگنل ، 4- چینل ینالاگ ایمبیڈڈ آڈیو سگنل

کنیکٹر: ٹائپ اے 19- پن خواتین ، آڈیو فینکس ٹرمینل

عام کام کرنے والی بجلی کی کھپت: 9W

ویڈیو سگنل کی شکل: HDMI ، DVI-D کے ساتھ ہم آہنگ

معیاری: HDMI1.3 کی حمایت کریں ، HDCP کے ساتھ ہم آہنگ ہوں

ان پٹ ریزولوشن: 1920x1200 @60Hz تک

آڈیو سگنل فارمیٹ: ایمبیڈڈ آڈیو PCM، Dobly Digital، DTS، DTS-HD فارمیٹس کو سپورٹ کرتا ہے۔ بیرونی آڈیو PCM فارمیٹ، PCM 48KHz کو سپورٹ کرتا ہے۔

چار چینل آئی پی ڈی کوڈنگ کارڈ-VMH-4I-IP

1 RJ45 ان پٹ انٹرفیس ، H.264/H.265/RTSP/RTP معیاری پروٹوکول ڈیکوڈنگ کی حمایت کرتا ہے۔ 1 2 K HDMI ان پٹ

آر جے 45 3840*2160@30 ریزولوشن ڈیکوڈنگ کی حمایت کرتا ہے۔ HDMI 1920*1200 ریزولوشن ان پٹ تک کی حمایت کرتا ہے

مارکیٹ میں مرکزی دھارے میں شامل مینوفیکچررز (ہیکویژن ، دہووا ، وغیرہ) سے نیٹ ورک کیمروں تک رسائی کی حمایت کرتا ہے۔ سپورٹ 1- چینل 4K30Hz ، یا 2- چینل 4K@24Hz ، یا 4- چینل 1080p@60Hz ، یا 9- چینل 1080p@25Hz ، یا 16-}}}}}} چینل 720p @25hz ، یا 32- چینل D1 ڈیکوڈنگ نیٹ ورک سگنل ڈیکوڈنگ اور وال ڈسپلے

ایک سے زیادہ اسکرین ڈسپلے کی حمایت کرتا ہے ، بشمول 1 اسکرین ، 4 اسکرینیں ، 9 اسکرینیں ، 16 اسکرینیں ، 36 اسکرینیں اور کسٹم اسپلٹ

او این وی آئی ایف ، آر ٹی ایس پی اور دیگر نیٹ ورک اسٹریمنگ پروٹوکول کی حمایت کریں

ونڈو کو بھرنے کے لیے کسی ایک ویڈیو سٹریم کو بڑا کرنے کی حمایت کرتا ہے۔

سنگل ان پٹ سگنل کی حمایت صوابدیدی ونڈونگ کی حمایت کریں۔

نیٹ ورک کیمروں کے PTZ کنٹرول کو سپورٹ کریں۔

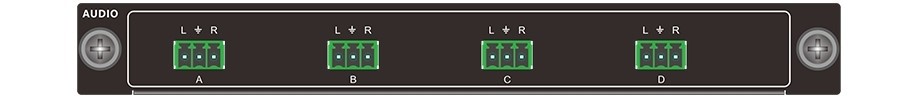

چار چینل آزاد آڈیو آؤٹ پٹ کارڈ-VMH -4 O-AD

4- چینل فینکس ٹرمینل ینالاگ آڈیو آؤٹ پٹ

کنیکٹر: 3-پِن پلگ اِن ٹرمینل

آؤٹ پٹ پورٹ: 4- وے AUIDO آؤٹ پٹ پورٹ

باؤنڈ ویڈیو وال کے آزاد آڈیو سوئچنگ یا گروپ سنکرونس سوئچنگ کی حمایت کریں۔

آؤٹ پٹ والیوم ایڈجسٹمنٹ کی حمایت کریں۔

منظر کی بچت اور کال کی حمایت کریں

سپورٹ PCM آڈیو فارمیٹ، آڈیو سیمپلنگ کی شرح 48KHz ہے۔

ان پٹ ٹرمینل آڈیو ایمبیڈڈ یا بیرونی کو سپورٹ کرتا ہے۔

پاور آف میموری فنکشن کے ساتھ

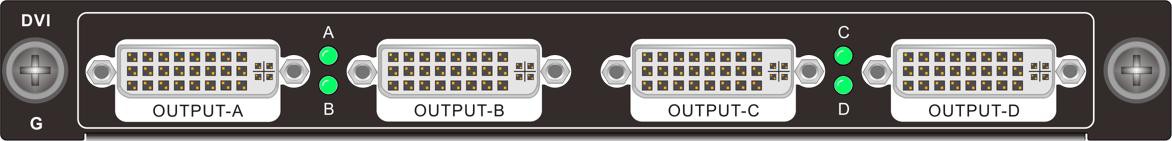

کواڈ DVI آؤٹ پٹ کارڈ (دو پرتیں) - VMH-4O-DV

DVI، HDMI سگنل فارمیٹس کو سپورٹ کریں۔

زیادہ سے زیادہ آؤٹ پٹ ریزولوشن 1920x1200 @60Hz ہے ، اور کسٹم آؤٹ پٹ ریزولوشن کی حمایت کرتا ہے

آؤٹ پٹ اسکرین متعدد فنکشنز کو سپورٹ کرتی ہے جیسے سپلیسنگ، اسپلٹنگ، اوورلینگ، زومنگ، اسٹریچنگ، کٹنگ، پکچر ان پکچر، رومنگ وغیرہ۔

آؤٹ پٹ بیرونی سنگل ڈسپلے اسکرین ڈسپلے کی 2 ونڈوز تک کو سپورٹ کرتی ہے۔

پاور آف میموری فنکشن کے ساتھ

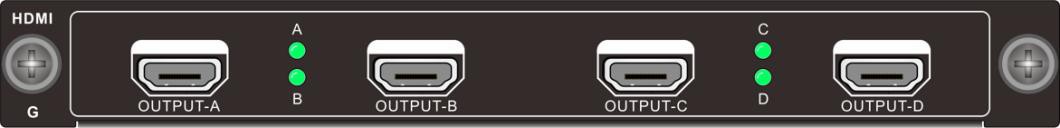

فور چینل HDMI آؤٹ پٹ کارڈ (دو پرتیں) -VMH-4O- HD

DVI ، HDMI سگنل فارمیٹس کی حمایت کریں

زیادہ سے زیادہ آؤٹ پٹ ریزولوشن 1920x1200 @60Hz ہے ، اور کسٹم آؤٹ پٹ ریزولوشن کی حمایت کرتا ہے

آؤٹ پٹ اسکرین متعدد فنکشنز کو سپورٹ کرتی ہے جیسے سپلیسنگ، اسپلٹنگ، اوورلینگ، زومنگ، اسٹریچنگ، کٹنگ، پکچر ان پکچر، رومنگ وغیرہ۔

آؤٹ پٹ بیرونی سنگل ڈسپلے اسکرین ڈسپلے کے 2 ونڈوز تک کی حمایت کرتی ہے

پاور آف میموری فنکشن کے ساتھ

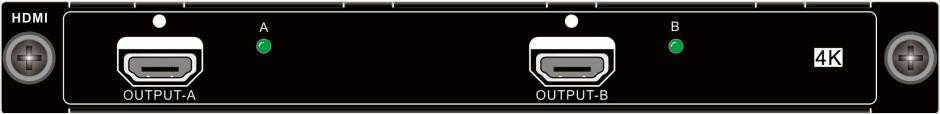

دوہری 4K HDMI آؤٹ پٹ کارڈ (دو پرتیں) -VMH-2O-HD-4K

DVI، HDMI سگنل فارمیٹس کو سپورٹ کریں۔

زیادہ سے زیادہ آؤٹ پٹ ریزولوشن 4096x2160@30Hz تک سپورٹ کرتا ہے، اور کسٹم آؤٹ پٹ ریزولوشن کو سپورٹ کرتا ہے۔

آؤٹ پٹ اسکرین متعدد فنکشنز کو سپورٹ کرتی ہے جیسے سپلیسنگ، اسپلٹنگ، اوورلینگ، زومنگ، اسٹریچنگ، کٹنگ، پکچر ان پکچر، رومنگ وغیرہ۔

آؤٹ پٹ بیرونی سنگل ڈسپلے اسکرین ڈسپلے کے 2 ونڈوز تک کی حمایت کرتی ہے

پاور آف میموری فنکشن کے ساتھ

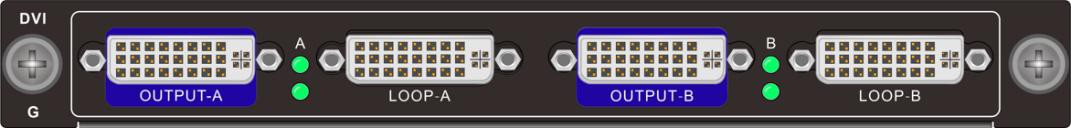

دو چینل DVI آؤٹ پٹ کارڈ (چار پرتیں) - VMH-2O-DV

2- وے DVI آؤٹ پٹ سگنل

کنیکٹر: DVI-I خواتین بندرگاہ

عام کام کرنے والی طاقت کی کھپت: 8.8W

ویڈیو سگنل فارمیٹ: DVI HDMI کے ساتھ مطابقت رکھتا ہے۔

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

پرت کا انتخاب: سپورٹ 4 2K سگنل لیئرز یا 2 4K@30 سگنل لیئرز یا 1 4K@60 سگنل پرت

دو چینل HDMI آؤٹ پٹ کارڈ (چار پرتیں) -VMH -2 O-HD

2-طریقہ HDMI آؤٹ پٹ سگنل؛

کنیکٹر: ٹائپ کریں A 19-پن خاتون؛

عام کام کرنے والی بجلی کی کھپت: 8.8W؛

ویڈیو سگنل کی شکل: HDMI کے ساتھ ہم آہنگ ، DVI-D ؛

معیاری: HDMI1.3 کی حمایت کریں ؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

ایک چینل DVI آؤٹ پٹ کارڈ (آٹھ پرتیں) -VMH-1O-DV

1- چینل DVI آؤٹ پٹ سگنل ؛

کنیکٹر: DVI-I خاتون پورٹ؛

عام کام کرنے والی طاقت کی کھپت: 8.8W ؛

ویڈیو سگنل کی شکل: HDMI کے ساتھ ہم آہنگ DVI؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

پرت کا انتخاب: سپورٹ 8- چینل 2K سگنل پرتیں یا 4- چینل 4K@30 سگنل پرت یا 2- چینل 4K@60 سگنل پرت ؛

ایک چینل HDMI آؤٹ پٹ کارڈ (آٹھ پرتیں) -VMH-1O-HD

1 HDMI آؤٹ پٹ سگنل ؛

کنیکٹر: ٹائپ کریں A 19-پن خاتون؛

عام کام کرنے والی بجلی کی کھپت: 8.8W؛

ویڈیو سگنل کی شکل: HDMI کے ساتھ ہم آہنگ ، DVI-D ؛

معیاری: HDMI1.3 کی حمایت کریں ؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

بنیادی ورژن کنٹرول کارڈ -VMH-CC-DE

مقامی منطق کے کنٹرول کی حمایت کریں ، جیسے ونڈو کھولنا ، رومنگ ، وغیرہ۔

RSS232 فوری مرکزی کنٹرول کی حمایت کریں

RS232 لوپ کنٹرول کی حمایت کریں

ایڈوانسڈ کنٹرول کارڈ -VMH-CC-AE

مقامی لاجک کنٹرول کو سپورٹ کریں، جیسے ونڈو کھولنا، رومنگ وغیرہ۔

RSS232 فوری مرکزی کنٹرول کی حمایت کریں

RS232 لوپ کنٹرول کی حمایت کریں

ہائی ڈیفینیشن بیس میپ کی حمایت کریں

سکرولنگ سب ٹائٹلز کی حمایت کریں

سپورٹ پیش نظارہ بازگشت

بلٹ ان ہیومن کمپیوٹر انٹرایکشن انٹرایکشن انٹرفیس کنٹرول ، ہیومنائزڈ ڈیزائن ، کمپیوٹر ، موبائل فونز ، ٹیبلٹ اور دیگر سسٹم کنٹرول آلات کی حمایت کرتا ہے ، اور ایک سے زیادہ براؤزرز کے ساتھ مطابقت رکھتا ہے ، جس سے آپریشن کو زیادہ آسان بنایا جاتا ہے۔

WEB یوزر انٹرفیس کے ذریعے سگنل بورڈ کنکشن کا پتہ لگانے، سگنل سوئچنگ، سگنل پریویو، سین کال، سین سیو، سین پولنگ، آن لائن اپ گریڈ مینجمنٹ، فیکٹری ری سیٹ وغیرہ کا ادراک کیا جا سکتا ہے۔

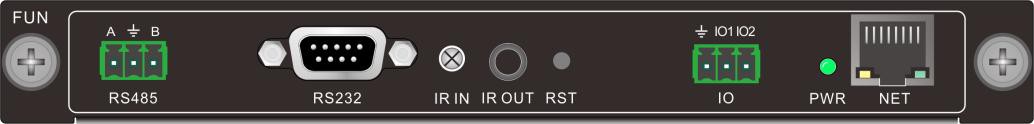

ملٹی فنکشنل ماحولیاتی کنٹرول کارڈ-VMH-IO-FDE

سگنل انٹرفیس: 1 3-پن Phoenix RS485 انٹرفیس، 1 RS232 مرد کنیکٹر، 1 IR IN ریسیور، 1 IR OUT 3.5mm انٹرفیس، 2 IO 3-پن فینکس انٹرفیس، 1 RJ45 انٹرفیس، 1 ری سیٹ بٹن

ایک دوسرے کو متعدد پورٹ پروٹوکولز کو آگے بھیجنے کی حمایت کرتا ہے۔ نیٹ ورک سے سیریل پورٹ، سیریل پورٹ سے نیٹ ورک، نیٹ ورک سے نیٹ ورک، آئی او ٹو نیٹ ورک سیریل، اورکت کنٹرول، اورکت سیکھنے کی حمایت کرتا ہے

متعدد بوڈ کی شرحوں کی حمایت کریں

ہر بندرگاہ 30 پیکٹوں کو آگے بڑھانے کی حمایت کرسکتا ہے

آؤٹ پٹ کنٹرول کو آگے بڑھانا ، مختلف قسم کے پیریفیرلز کو کنٹرول کرسکتا ہے ، اپنا انٹرفیس تیار کرسکتا ہے

اورکت سیکھنے کی حمایت کریں۔

پاور آف سیونگ فنکشن کے ساتھ
